铠装热电阻
- 产品介绍
|

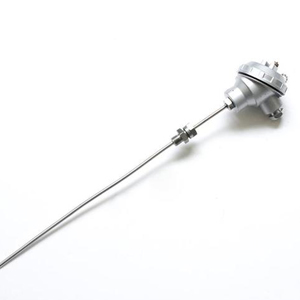

铠装铂电阻作为一种温度传感器，它比装配式铂电阻直径小，易弯曲，适宜安装在管道狭窄和要求快速反应、微型化等特殊场合。其可对-200~600℃温度范围内的气体、液体介质和固体表面进行自动检测，并且可直接用铜导线和二次仪表相连接使用，由于它具有良好的电输出特性，可为显示仪、记录仪、调节器、
扫描器、数据记录仪以及电脑提供精确的输入值。 铠装电阻外保护管采用不锈钢，内充满高密度氧化物质绝缘体，因此它具有很强的抗污染和优良的机械强度，适合安装在环境恶劣的场合。 铠装铂电阻通常由铠装铂热电阻感温元件、安装固定装置和接线装置等主要部件组成。 |
| 特点 |
|
·热响应时间少，减小动态误差； ·直径小，长度不受限制； ·测量精度高； ·进口薄膜电阻元件，性能可靠稳定； |
| 工作原理 |
| 铠装热电阻是利用物质在温度变化时，其电阻也随着发生变化的特征来测量温度的。当阻值变化时，工作仪表便显示出阻值所对应的温度值。 |
| 主要技术参数 |
|
产品执行标准 IEC751 JB/T8623-1997 JB/T8622-1997 |
| 常温绝缘电阻 |
| 热电阻在环境温度为15—35°C，相对湿度不大于80%，试验电压为10—100V（直流）电极与外套管之间的绝缘电阻>100MΩ。 |
| 偶丝直径材料 |
|
引线形式
|
套管外径φ
|
套管材质
|
|
单支式
|
φ2
|
1Cr18Ni9Ti
|
|
φ3
|
||
|
φ4
|
||
|
φ5
|
||
|
φ6
|
||
|
φ8
|
||
|
双支式
|
φ3
|
|
|
φ4
|
||
|
φ5
|
||
|
φ6
|
||
|
φ8
|
| 测量范围及允差 |
| 型 号 | 分 度 号 | 测温范围°C | 精度等级 | 允 差 |
| WZPK | Pt100 | -200-+500 | A级 | ±（0.15+0.002 ltl） |
| WZPK | Pt100 | -200-+500 | B级 | ±（0.30+0.005ltl） |
| 热响应时间 |
| 套管直径 | 热响应时间 |
| Ф3 | ≤3 |
| Ф4 | ≤5 |
| Ф5 | ≤8 |
| Ф6 | ≤12 |
| Ф8 | ≤15 |
|
|
概述 |
