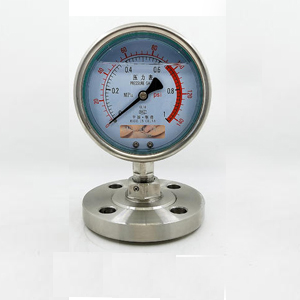

隔膜式/隔膜式耐震压力表

产品介绍

1、概述

隔膜式压力表是由膜片隔离装置和配用压力表两大部分组成。广泛应用于石油、化工、医药、食品、造纸等行业测量具有强腐蚀性、高粘度、易结晶及含有固体颗粒的液体介质压力。
耐振隔膜式压力表由于其配用表采用耐用压力表故有效地消除了介质脉动和环境振动所产生的影响，使仪表指示稳定、可靠，同时亦提高了仪表的使用寿命。

2、规格示意

例：YMNF-150 0～1.5MPa压力表直径为150毫米,测压范围为0～1.5MPa耐振法兰连接的隔膜式压力表

3、技术参数

产品型号		YML-100 YML-150	YNML-100 YNML-150	YMF-100 YMF-150	YNMF-100 YNMF-150
公称直径		螺纹连接 M20×1.5		法兰连接 (按GB9113-88)
测量范围(Mpa)		0～0.1; 0～0.16; 0～0.25; 0～0.4; 0～0.6; 0～1; 0～1.6; 0～2.5; 0～4; 0～6;
使用环境条件		温度-40～70^.C; 相对湿度≤85%
耐振等级		V^.H^.3	V^.H^.4	V^.H^.3	V^.H^.4
隔离表头	公称直径	Φ100; Φ150
	类别	一般	耐振	一般	耐振
	精度等级	1.5; 2.5
隔离装置	法兰材料	1Cr18Ni9Ti
	膜片材料	不锈钢、哈氏合金、等
